描述
● 产品概述及用途

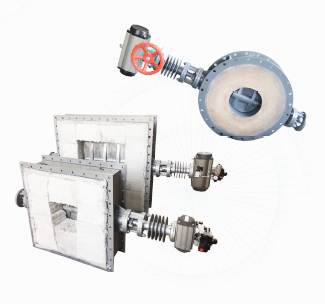

方形高温内衬浇注料电动通风蝶阀引进并学习国外先进技术，参照 GB/T-12238-2008 、GB/T26640-2011 标准 , 设计为法兰式 ; 本系列高温蝶阀广泛应用于冶金，化工，建材，电站等行业中的超高温气体管道中，作为高温气体介质调节或切断；与各种执行器（电动，气动，蜗轮）配套使用组成不同性能的阀门，可实现远距离控制和自动调节和切断。
● 特点与标准
※ 高温蝶阀采用优质碳钢和耐高温合金钢焊接,型小轻便,装修容易．吻合部双重设计,增强牢固。
※ 蝶板采用中线垂直型结构,过流面积大、流阻小、开关灵活﹑操作方便﹑节时又省力．
※ 内衬及蝶板全是浇注料
※ 焊接数据依照标准： GB/T12224-2005、GB/T19866-2005。
※ 驱动装置符合JB/T8864-2004、以及JG/T8528-1997,GB/T12222-1989等标准。
※ 制造与验收标准：QB/THQB0102-1999、GB/T26480-2011、JB/T248-1985。
※ 假如温度过高，颈部增加散热片来降温保护驱动装置。
● 主要性能参数
| 公称直径（mm） | DN50~DN2400（有效通径） |
| 公称压力 （MPa） | 0.01 ～0.6 |
| 强度试验压力（MPa） | PN x 1.5 倍 |
| 适用温度（℃） | ≤1300 |
| 泄漏率 | 1~2%泄露 |
| 介质流向 | 任意方向 |
| 电动执行器 | 普通开关型、无源触点开关型、电位计型带电阻输出、电位计型带4-20mA、调节型输入输出4-20mA |
| 防爆电动执行器 | EX dⅡBT4 EX d11 CT6、调节型、开关型 |
| 电压选择 | AC220V、AC110V、AC380V、DC12V、DC24V、DC110V |
| 适用介质 | 蒸气、高温气体、含尘废气、高粘度的液体等 |
| 材质选择 | WCB、304、316、310S等 |
| 安装方向 | 任意 |
