描述
带指挥器自力式压力调节阀(简称氮封阀)无需外加能源，利用被调介质本身压力变化而实现自动调节，使阀后压力恒定，整机具有动作灵敏、控制压力波动小，节约能源。
指挥器操作型自力式压力调节阀采用动力源与信号点分开检测的方法，外加可调节流装置，使整台阀门的调节精度大大提高，减压比最大可达2000：1。广泛应用于各种气体减压稳压的自动控制场合，特别适合作为氮封的供氮阀使用，具有持续供氮压力波动小、反应灵敏等特点
用于气体减压，如阀前0.2~0.8MPa（高压0.8MPa时发前面应加减压阀），阀后0.5-100KPa。
用于氮封装装置：供氮和泄氮装置上。
产品特点
1、压力设定在指挥器上实现，因而方便、快捷、省力、省时且可在运行状态下连续设定。
2、控制精度比自力式微压差了解发高1倍左右，故适合在控制精度高的场合使用。
3、对同一台阀而言，调节范围比自力式微压差型调节阀的自力式广
4、反应特别灵敏，极小的压力（如50mm水柱的压力）或极小的压力变化都可以反应出来。
5、减压比特别大，例如阀前0.8MPa，阀后50mm H2O，压差比达1600
阀体部分
结构大类：自力式
阀芯型式：单座平衡式
结构分类：带指挥器型
连接尺寸及标准
连接方式：法兰 （标准型） 螺纹、焊接 （须用户指定）
法兰标准：PN16钢制法兰按GB/T9113.1 PN40钢制法兰按GB/T9113.2
密封面型式：PN16为突面（RF）； PN40为凹凸面，阀体为凹面；
法兰端面距：GB12221-89
薄膜执行机构气信号接口：内螺纹M16×1.5、M10X1、RC1/4
连接方式、阀体法兰及法兰端面距可按用户指定的标准制造,如：ANSI、DIN、JIS等标准。

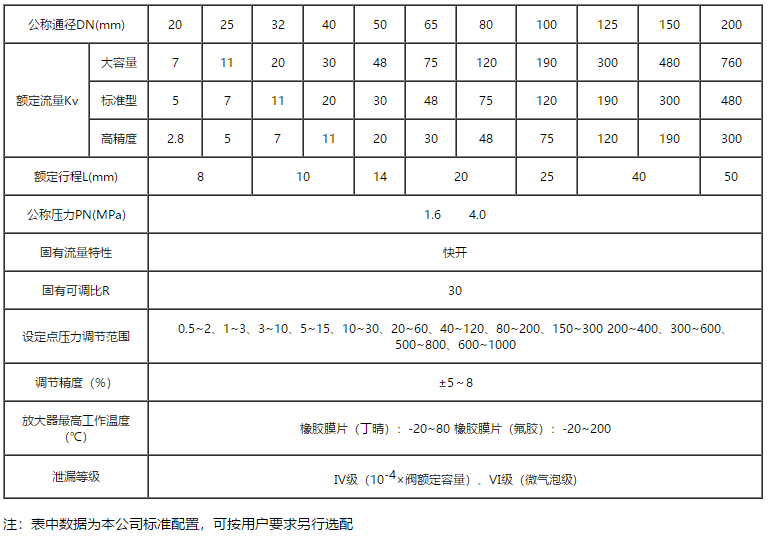

技术参数表

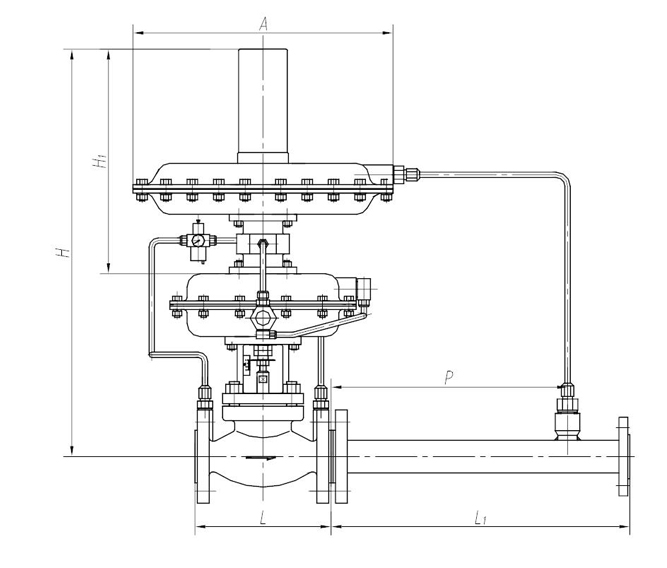

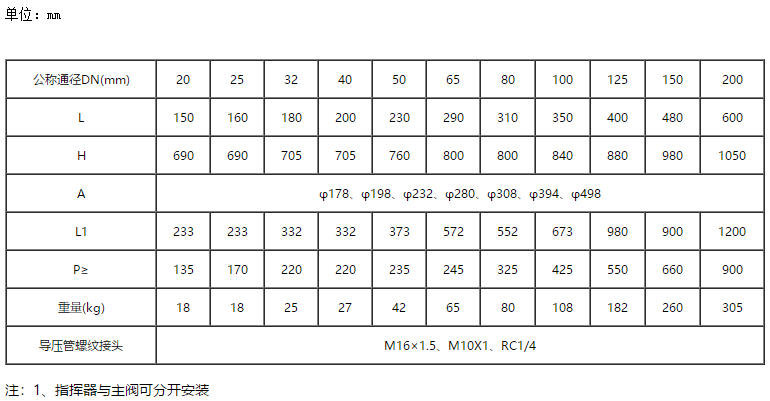

外形尺寸及重量
